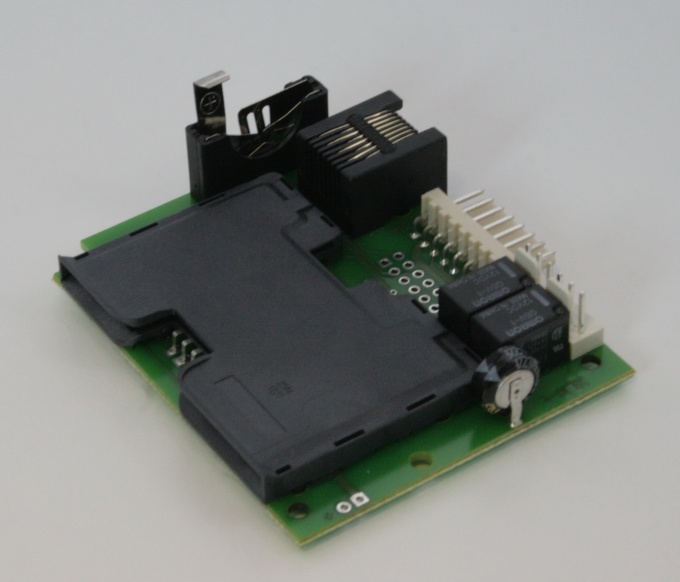

AgeChecker is een pcb product ontwikkeld om leeftijdscontrole uit te voeren door middel van eID of SIS kaart. De pcb kan in vendingmachines ingebouwd worden.
De AgeChecker beschikt over een klok met batterij backup. Bij het presenteren van een eID of SIS zal de geboortedatum van de kaart ingelezen worden. Het verschil tussen de huidige tijd en de geboortedatum wordt berekend om de leeftijd te bekomen. Deze wordt dan vergeleken met geconfigureerde leeftijdsgrenzen (maximaal twee met telkens een minimum en een maximum). Als de leeftijd binnen de grenzen valt, zal een uitgang gedurende een geconfigureerde tijd ingeschakeld worden.
| Ingangsspanning: | 10 - 15Vdc |
| Verbruik: | max. 80mA op 12V |
| Stroomuitval: | 12uur overbruggen op interne condensator (RS232 niet aangesloten) |
| RS232: | ±8V, 9600baud, 8databits, 1 stopbit, geen parity, RTS actief zolang geldige kaart aanwezig is, CTS niet gebruikt, mag NIET aangesloten worden |
| Uitgangen: | Relais contacten, normaal open en normaal gesloten, max. 0.5 A at 125 VAC; 1 A at 24 VDC, instelbare leeftijdslimieten per uitgang, instelbare puls lengte tussen 0 en 2540ms in stappen van 10ms of tot kaart verwijderd is |
| Kaart interface: | eID en SIS |
| Ondersteunde kaarten: | Belgische eID kaart en Belgische SIS kaart, op verzoek Franse Vitale2 kaart |
| Kaart spanning: | 5V |
| Connector: | met landingcontacts, 500000 inserties |
| Temperatuur: | 0 - 50°C |
| Vochtigheid: | 40% - 80%, geen condensatie |
| Afmetingen pcb: | 72mm (B) x 63mm (L) x 23mm (H) |
Versie met montageplaat en stevig mondstuk, muntstukken kunnen hier niet door
